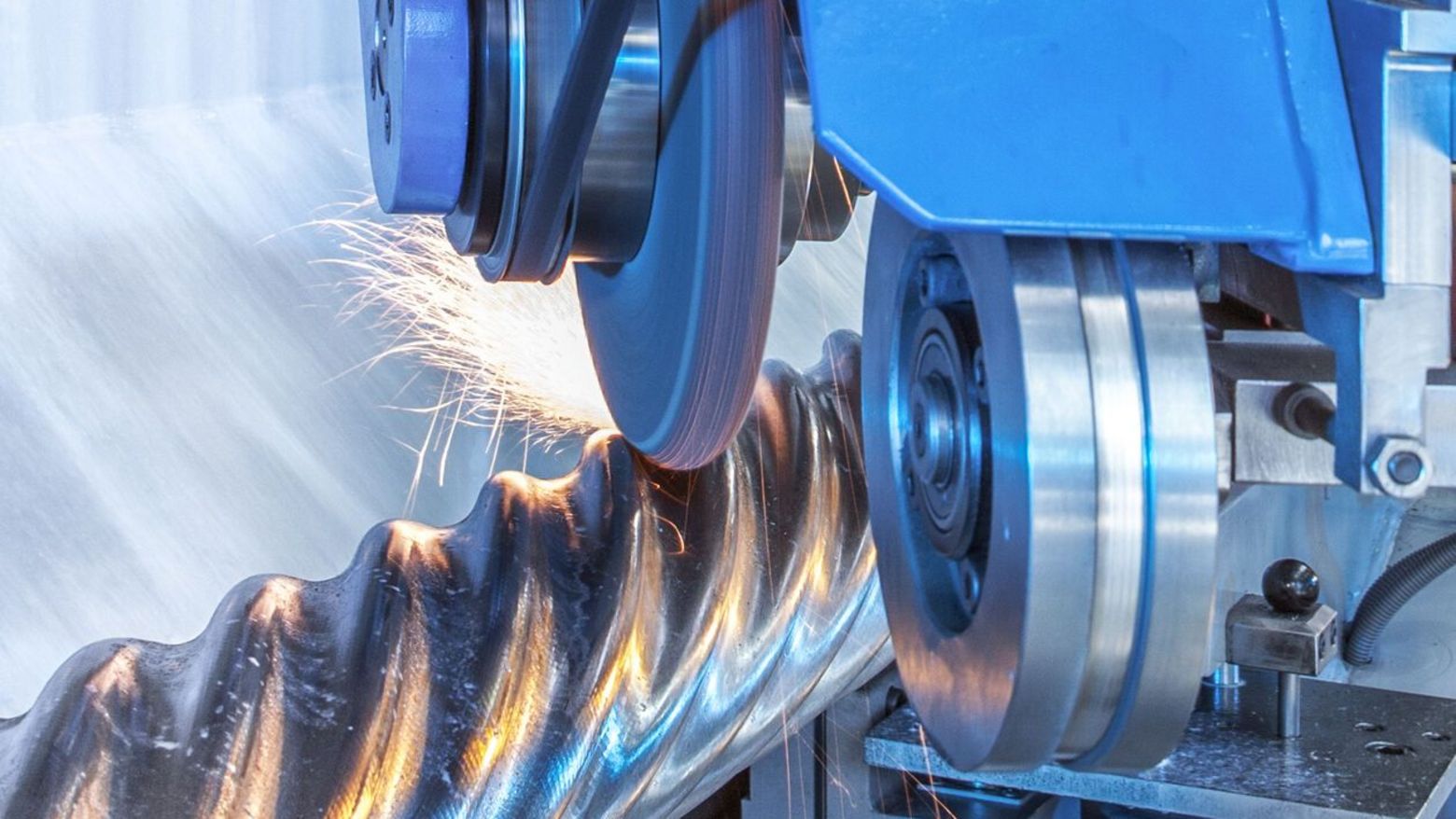

Die finish-Maschine von Weingärtner bietet eine umfassende Lösung für die kontrollierten Schleif-, Polier- und Messprozesse, die erforderlich sind, um eine perfekte Oberfläche an Teilen zu erzielen, die mit Weingärtner-Maschinen bearbeitet wurden. Mit ihren fortschrittlichen Funktionen deckt diese Maschine das gesamte Spektrum von finish-Operationen ab, einschließlich Polieren, Schleifen und präzisem Messen.
Die Maschine ist als Einzel- oder Doppelschlittenkonstruktion erhältlich und verfügt über eine multifunktionale Einheit zum Polieren mit verschiedenen Optionen wie Bändern, Kontaktscheiben oder Lamellenschleifscheiben. Optional sind auch Einheiten zum Schleifen und zur Messung sowie eine Profiliereinheit für die effiziente Herstellung von ein- und mehrspiraligen Rotoren und Stator-Kernen für Exzenter-Schraubenspindelpumpen/-motoren (Moineau) und Schneckenzylinder für Kunststoffe verfügbar.
Hauptmerkmale der Grundkonfiguration der Maschine:
- Geschweißte Grundkonstruktion mit vier gehärteten Linearführungen, Stützblöcken, Spritzschutz und Führungsbahndeckeln.
- Spindelstock mit hohlgebohrter Spindel und verstellbarem Durchgang (C-Achse).
- reibackenfutter zur sicheren Werkstückspannung.
- Längsschlitten mit Zahnstangen-Ritzelantrieb für präzise Bewegung entlang der Z-Achse.
- Planschlitten mit Präzisionskugelgewindetrieb und Gewichtskompensation für eine reibungslose und genaue Bewegung entlang der X-Achse.
- Reitstock (W-Achse) mit pneumatisch betätigter Pinole für Flexibilität entsprechend den technischen Anforderungen.
- Vollständig geschlossene Maschine mit automatischen Sicherheitstüren und Schutzverglasung (B3/C3 - DIN EN 12415) für die Sicherheit des Bedieners.
- Integriertes Spülsystem zur Aufrechterhaltung eines sauberen Arbeitsbereichs.
- Pneumatisches System mit Filtration und automatischer Wasserabscheidung für effizienten Betrieb.
- Optional kann eine hydraulische Ausrüstung, einschließlich eines Kraftaggregats mit Kühler, Ventilen und Rohrleitungen, hinzugefügt werden.
- Die elektrische Ausrüstung umfasst ein Steuerungssystem mit digitalen Antrieben (AC-Servo/Hauptantrieb) für präzise Steuerung und Betrieb.
- Bewegliches Bedienpanel, das drehbar und höhenverstellbar ist, um einen bequemen Zugang und eine bequeme Steuerung zu ermöglichen.
- Dokumentation wird bereitgestellt, um eine ordnungsgemäße Einrichtung, Bedienung und Wartung zu gewährleisten.
Erleben Sie die fortschrittlichen Fähigkeiten der finish-Maschine von Weingärtner und erzielen Sie herausragende Ergebnisse in den Prozessen Schleifen, Polieren und Messen. Mit unserem Engagement für Qualität und Innovation liefern wir hochmoderne Lösungen für Ihre Finish-Bedürfnisse.
